爪型干式真空泵

      (1)概述

      爪型干式真空系，是一种转子为爪型的变容式干式真空泵，能够工作在大气压到0.1区域内的干式真空系。爪型干式真空系，又名爪型干泵。本泵还可以与罗茨泵或分子泵组无油中真空及无油高真空机组.

      (2)工作原理

      爪式泵的工作过程。两个转子按箭头方向旋转时，吸气口与泵腔接通，腔容积变大面吸气，当转子关闭吸气口时吸气结束，以后泵腔变小而压缩气体，当排气口开后泵腔排气，排气口关闭时则排气完毕，如此循环工作。

      (3)爪型干泵特点

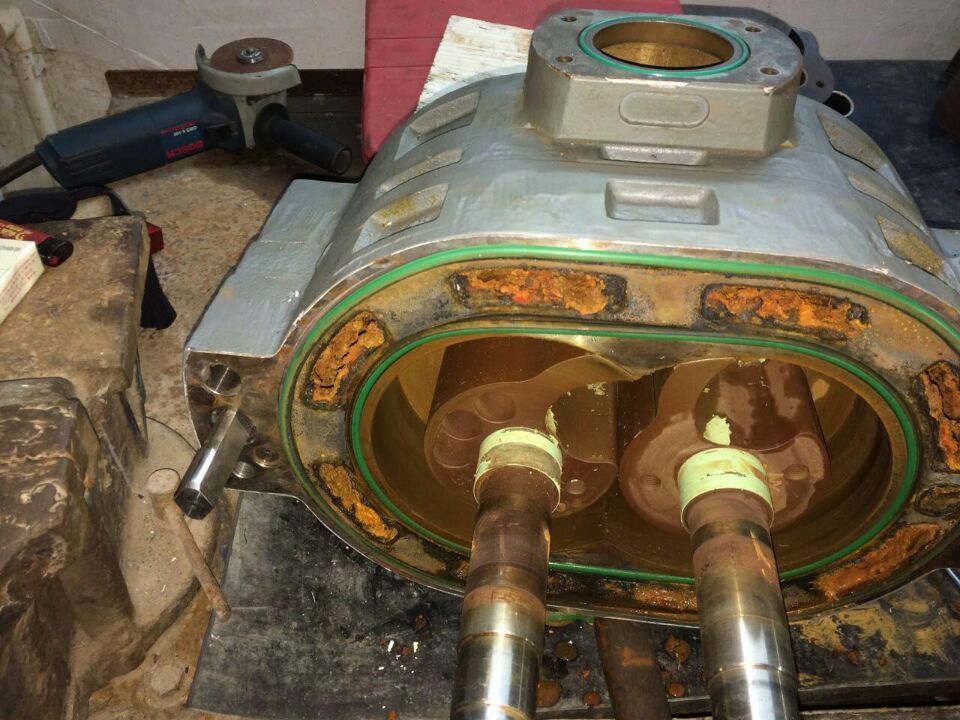

      ①一对转子悬浮在泵腔内，并与具有一定间院，可以抽除含粉尘的气体:施②泵腔内没有介质和润滑油，是较清洁的真空泵:

      ③可以由大气压下启动，并排到大气中:
