38张泵结构原理动图

施迈德真空泵

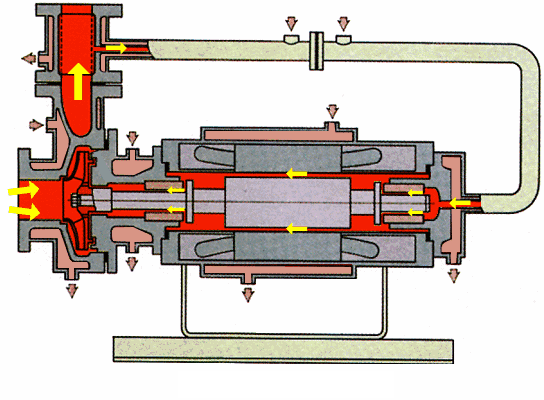

自吸型屏蔽泵】



柱塞泵结构图】

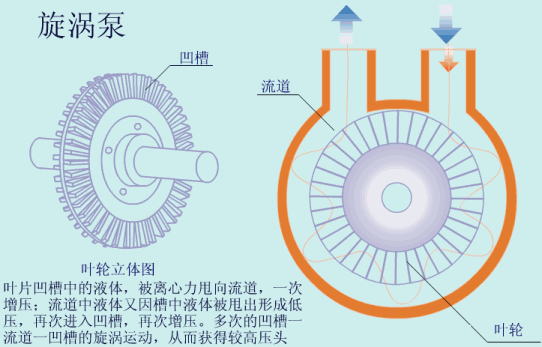

旋涡泵】

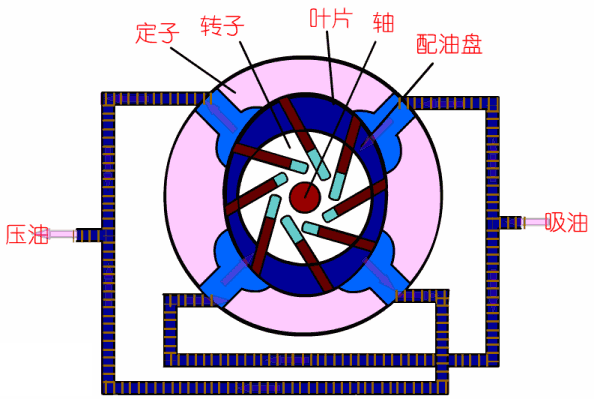

叶片泵】



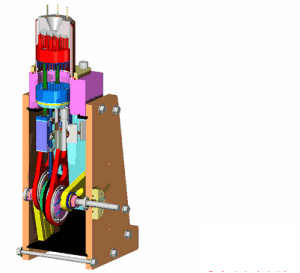

一级往复泵】

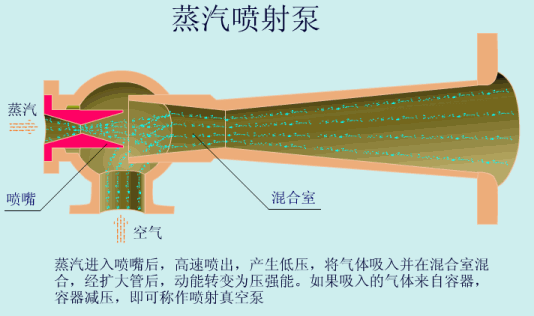

蒸汽喷射泵】

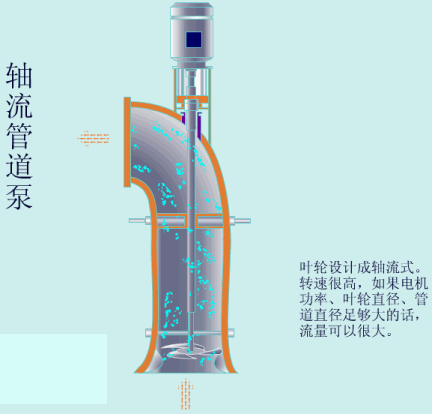

轴流管道泵】


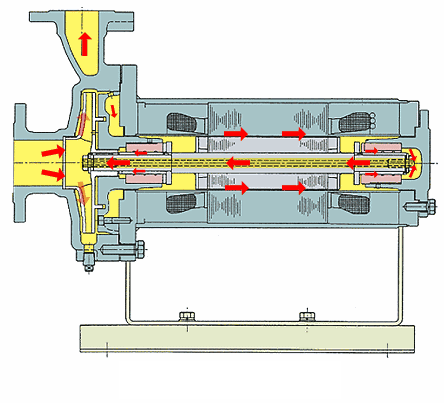

轴内循环泵】



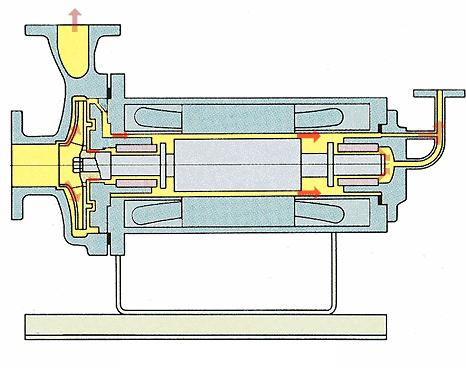

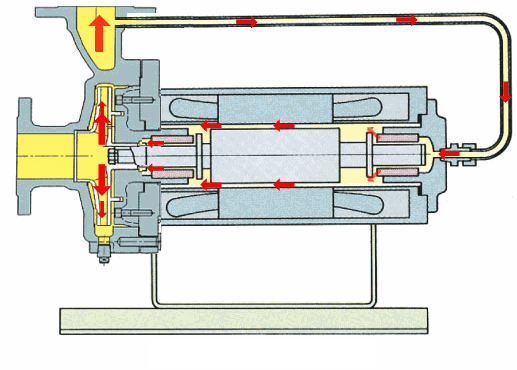

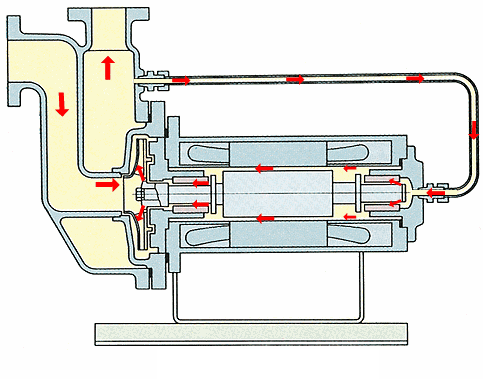

轴外循环泵】



旋片真空泵】

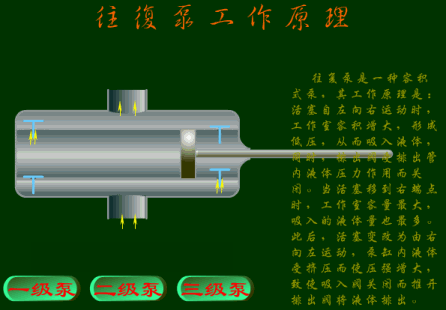

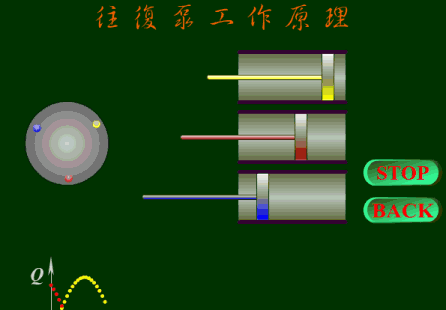

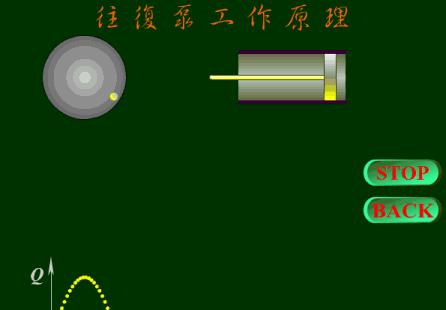

往复泵】



往复泵】



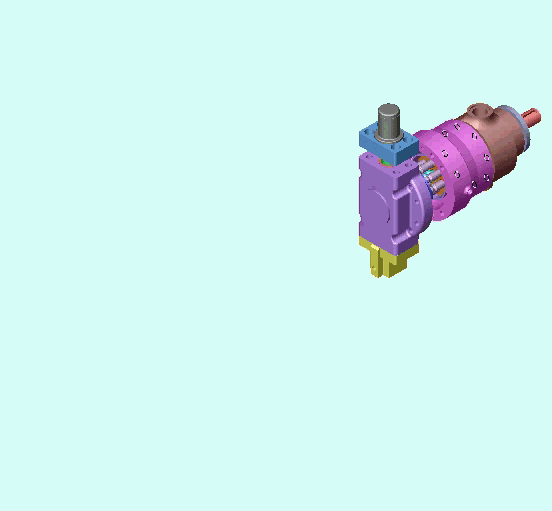

特殊结构往复泵】

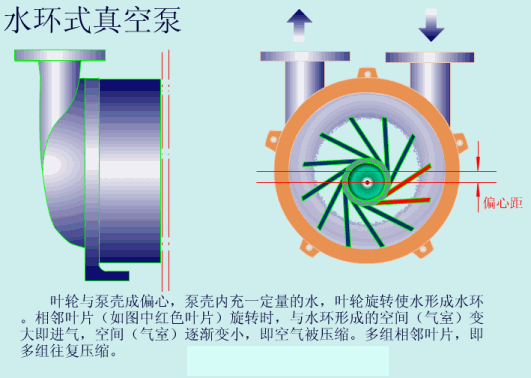

水环式真空泵】



水环式真空泵




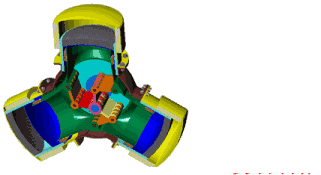

三级往复泵】



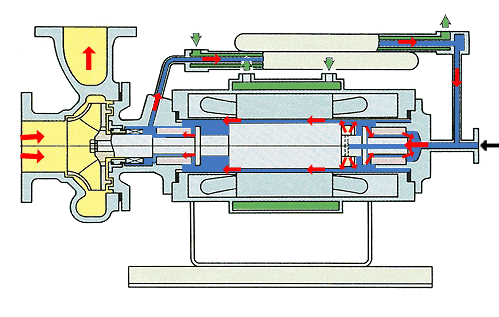

全夹套轴外循环泵】



气液增压泵】



气气增压泵】

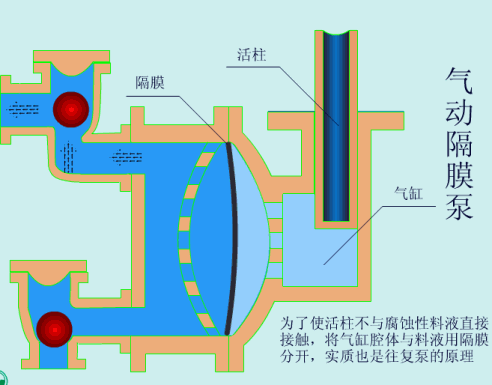

气动隔膜泵】

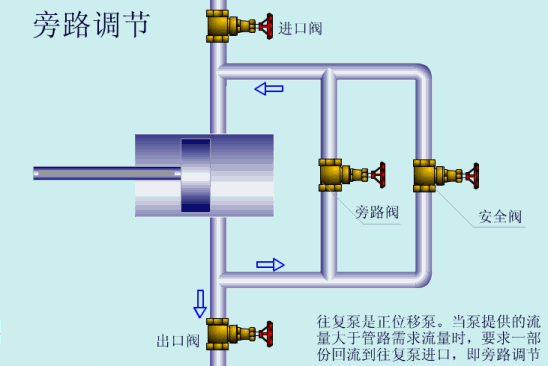

旁路调节泵】



泥浆分离型泵】



泥浆泵】


内齿轮泵】


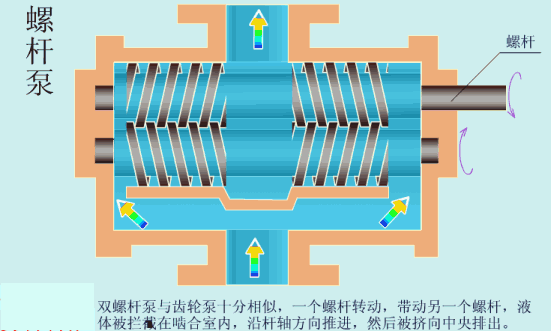

螺杆泵】


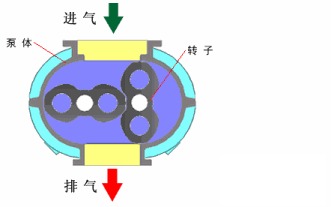

罗茨真空泵】


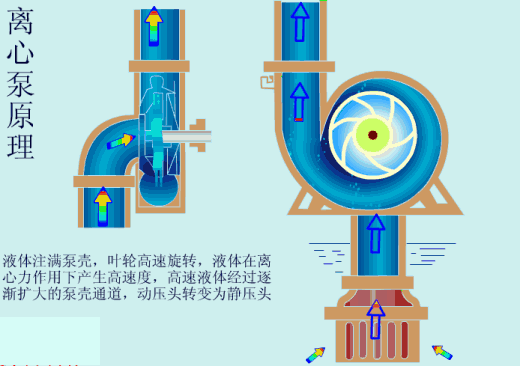

离心泵】


基本分离型泵】


活塞泵】

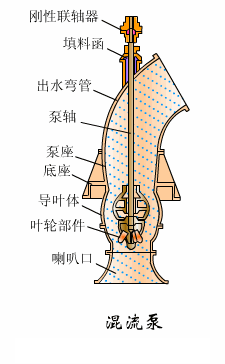

混流泵】

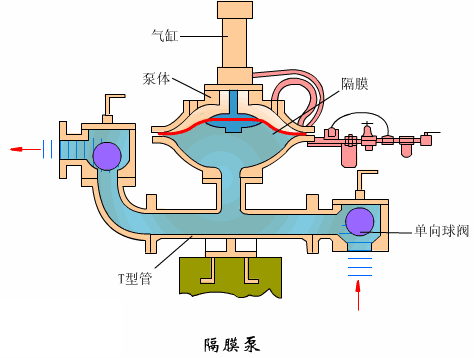

隔膜泵】


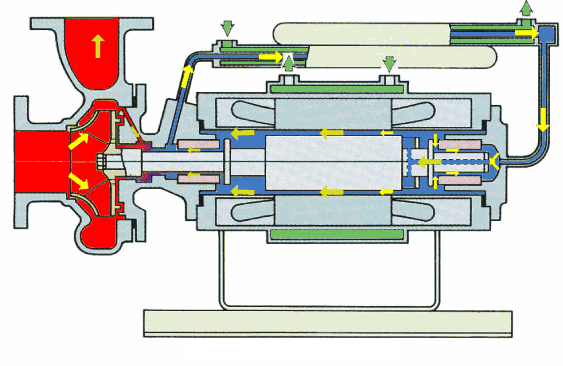

高温分离型泵】


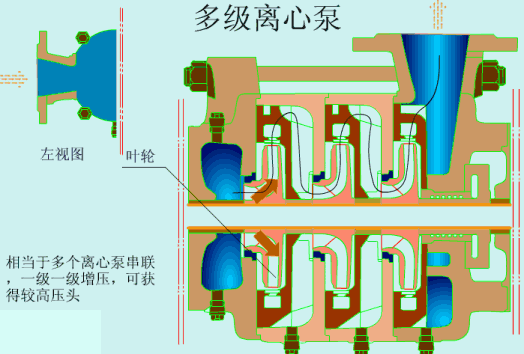

多级离心泵】


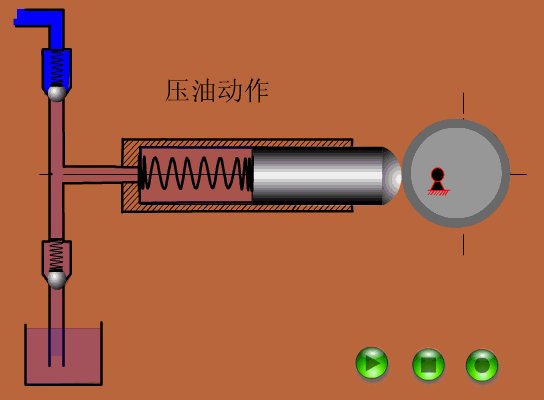

单柱塞式液压泵】

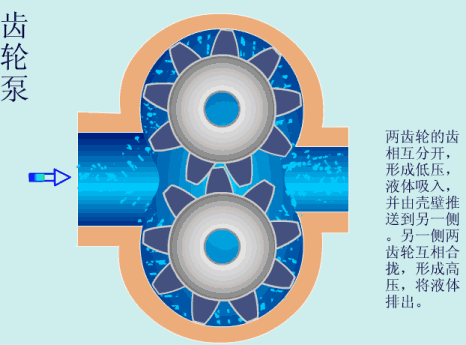

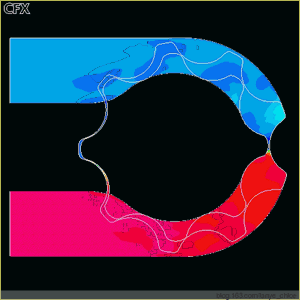

齿轮泵】


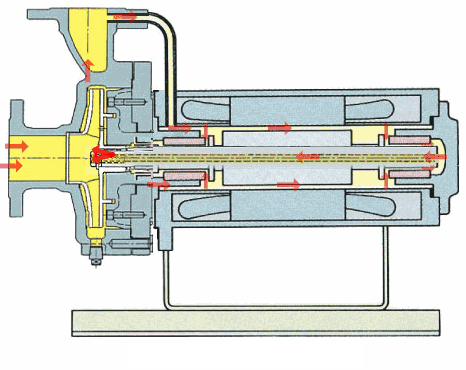

标准逆向循环泵】


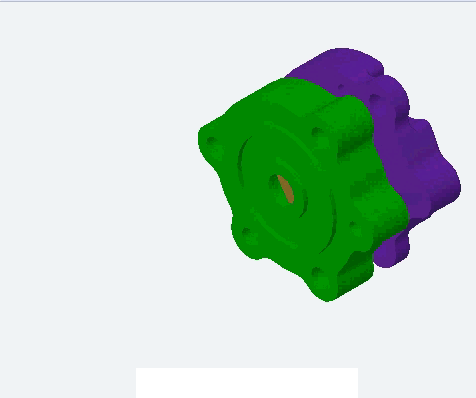

摆线转子泵】


增压泵】
